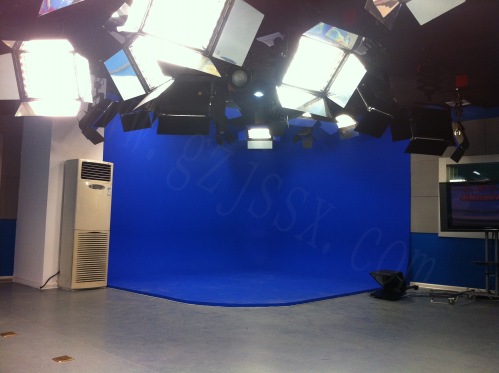

演播室的声学设计直接关系到电视节目的声效制作、节目播出声音质量和使用效果。因此，它对声学上的要求涉及厅堂音质设计、隔声、隔振和噪声控制等各方面。由于演播室的使用要求不同，它的声学设计指标与常见的电台录音室也有所区别。来看一下普通演播室的声学装修设计步骤。
演播室声学装修说明 一、说明： 1.墙面声装具体方法：首先对原基础墙面进行基本处理，先做1层隔声空腔，之后在石膏板上固定软包硬包模块底支架，然后其中填充西斯尔吸音棉（防火），其 填充厚度为3cm，此工序为吸音、隔音结构。最后在结构层上固定塑铝穿孔板（60cm）与软包模块结构；顶部为阿姆斯壮隔吸声结构；在墙面下部及顶部作黑 （红）胡桃踢脚线或顶带处理。 2.声学装修采用的主要材料--声学模块及穿孔吸声板和防火吸声棉，均是优良耐火材料，防火吸声棉吸音棉点火性为0-20，火焰蔓延0-10，发热0-10，烟雾蔓延0-10，平均吸音指大于0.30。 二、专业声学装修技术要求： 1.声学装修必须达到广电总局规定的专业演播室所需的技术指标。 （1）混响时间（演播室）：0.4-0.6S（中频）； （2）背景噪声级NR小于25dB。 2.外观装修：美观、耐看、工艺精湛，达精装要求。

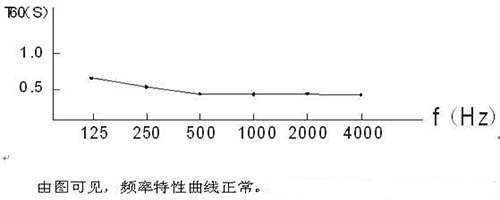

演播室音质设计结论 1. T60频率特性曲线（见附图）：
2. 对低频（250Hz以下）吸声的处理说明： （1）在墙面的处理上，采用穿孔吸音板，背后填声学吸声棉，起到隔声要求，与吸音板构造间形成约50mm空腔，低频吸声系数高达0.54，使演播室低频音质清晰。 （2）墙面下方采用了200mm宽的踢脚线，低频吸声效果增强。

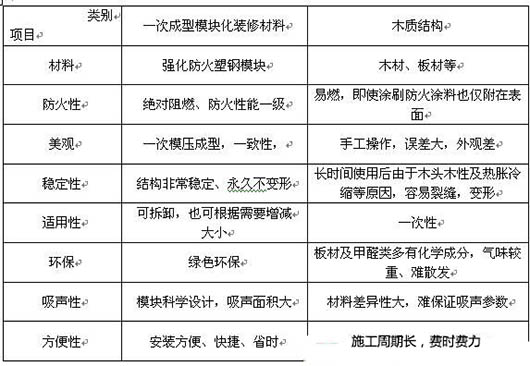

3.室内噪声级≤NR-15（即≤30dBA）。 模块化声学装修和普通材料质装修优劣比较：

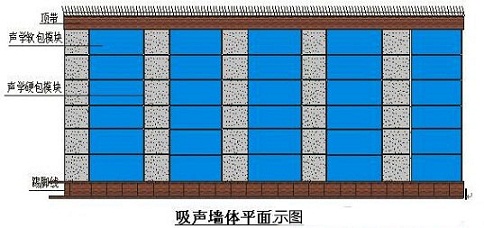

墙面的声学装饰平面图： 对于演播室墙面的声学装饰如下图所示：以软包模块，硬包模块相间的方式加以声学处理，根据房间面积大、高度低的客观情况，模块的形状设计成竖状的条形，从视觉上使得墙面的形状更加协调、美观。其构造详图见以下附图：

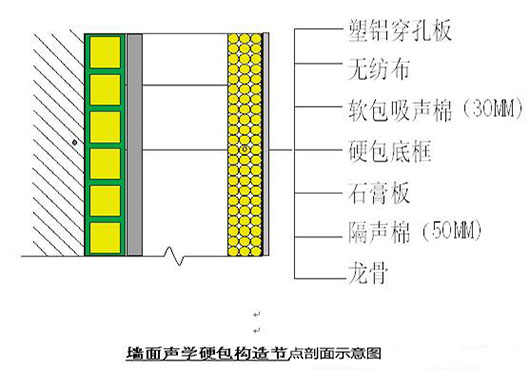

软包饰面的颜色有很多种，一般演播室中采用蓝色居多（有样品布样供选择）；硬包现采用塑铝穿孔板（8MM*20MM），美观大方，现代感强，颜色以银灰色居多（具体颜色有样片供选择）。 踢脚线及顶带采用黑（红）胡桃木饰面。 墙面软包构造节点及说明： （1）先做空腔，固定龙骨，填充50MM的隔音棉，然后固定石膏板； （2）固定软包底支架及压条支架； （3）软包框架内填吸声棉，吸声棉内附着成型吸声布，形成吸声腔，外包阻燃工程吸音布。 （4）依据软包底框的分布结构，将软包模块体固定于软包底框上，形成墙面软包吸音结构。 （5）软包吸声结构对声音吸收和减少反射次数起了很大的作用。 墙面硬包构造节点及说明： （1）先做空腔，固定龙骨，填充50MM的隔音棉，然后固定石膏板； （2）固定龙骨底框架； （3）在框架内填充30MM吸声棉，吸声棉内附着成型无纺布，形成吸声腔，。 （4）依据软包底框的分布结构，将外饰面银灰色塑铝穿孔板固定于软包底框上，形成墙面硬包吸音结构。 （5）硬包吸声结构对中频的吸音可以起到良好的效果。
顶带、踢脚线结构说明： （1）离墙200mm，面饰黑胡桃面板。 （2）为了美观，在墙面底部做踢脚线，上部用黑胡桃阴角线压边。 （3）顶带踢脚线的材质为中性吸音材料，可以对混响时间产生良好的作用。

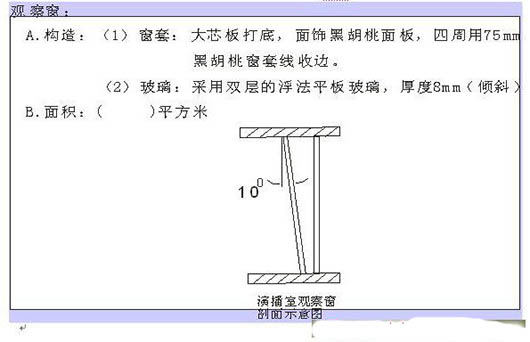

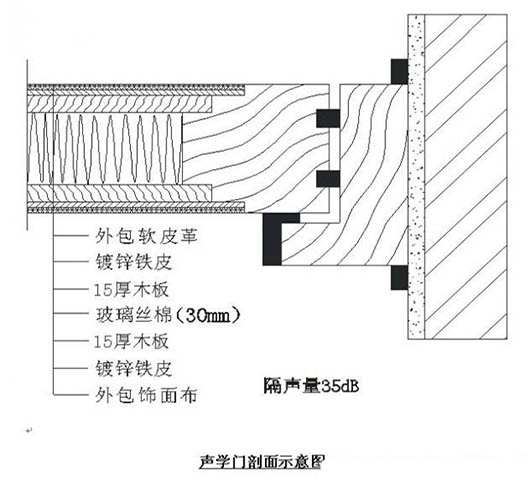

声学门 （1）木质吸声结构形成吸声门的框架，内填吸声棉，形成吸声、隔声空腔。 （2）吸声棉里外双层固定镀锌铁皮，增强声学门的隔声性和牢固性。 （3）镀锌铁皮里外双层固定外包软皮革，除美观外，进一步增强声学门的隔声性。 （4）声学门与门框的连接处，采用多级软质隔声材料进行全密封结构，有效地增强了声学门的隔声吸声性。 观察窗设计 (1)窗套:大芯板打底，面饰黑（红）胡桃面板，四周用75mm黑胡桃窗套线收边。 (2)玻璃:采用双层的浮法平板玻璃，厚度8mm（倾斜）。 顶棚 A.采用@MSTRONG吸音板吊顶； B.构造图示。 东莞市莞郦纤维棉专业研发、生产、销售吸音棉、隔音棉、隔音毡、吸音软包、CFR-1633防火棉、吸音隔音材料系列产品，符合国家质检院和国家质量监督局标准，品质有保障。
